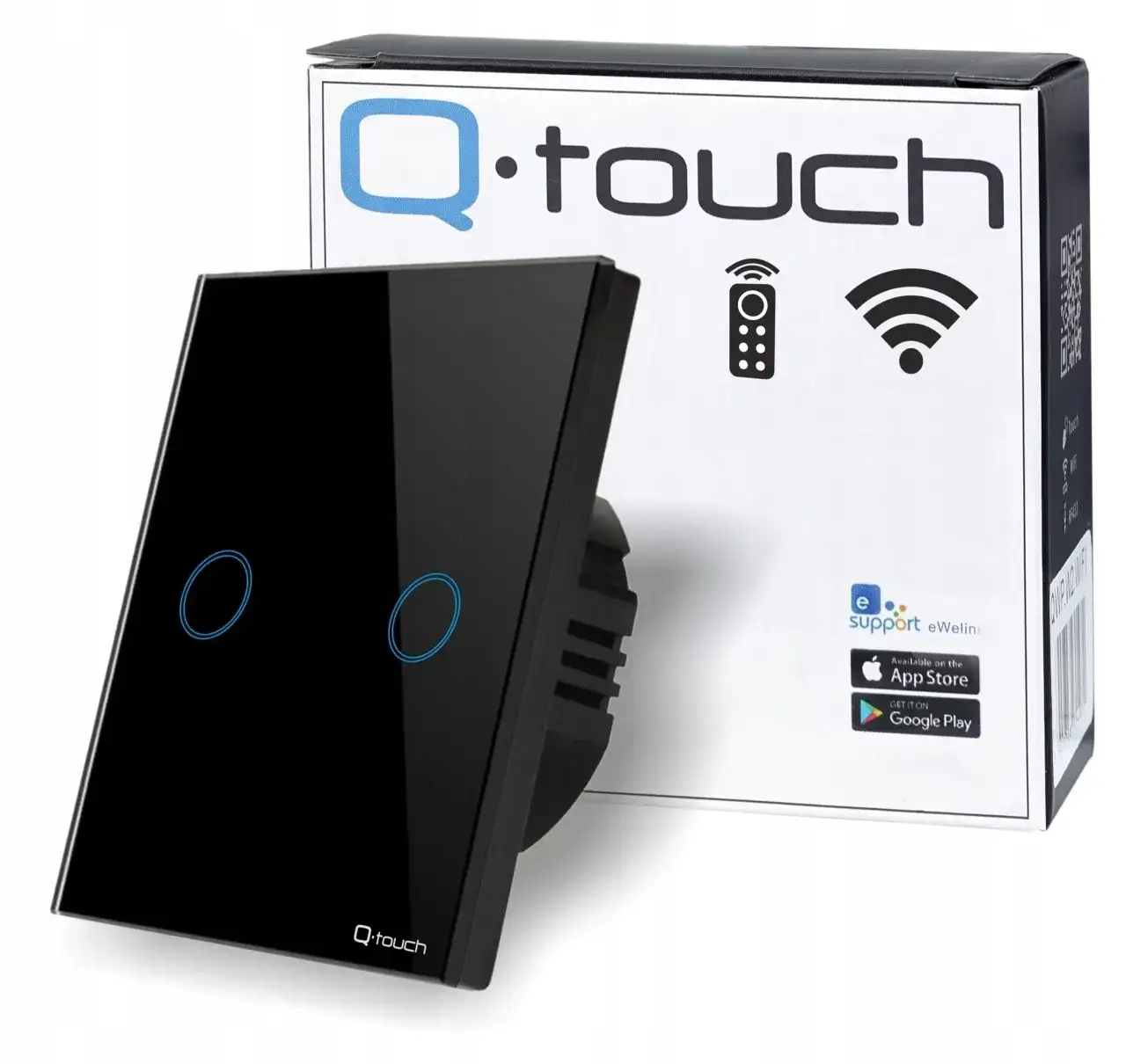

Inteligentny włącznik Wi-Fi: Montaż i konfiguracja bez elektryka

W dzisiejszych czasach inteligentny dom staje się coraz bardziej dostępny, a jednym z prostszych kroków do jego stworzenia jest instalacja inteligentnego oświetlenia. Ten praktyczny przewodnik krok po kroku pokaże Ci, jak samodzielnie zainstalować i skonfigurować włącznik dotykowy Wi-Fi. Nawet jeśli nie masz doświadczenia elektrycznego, z moją pomocą bez problemu poradzisz sobie z tym zadaniem.

Przygotowanie do instalacji: Co sprawdzić w swojej instalacji elektrycznej?

Zanim w ogóle pomyślisz o zakupie włącznika dotykowego Wi-Fi, musisz dokładnie sprawdzić swoją instalację elektryczną. Kluczowym elementem jest obecność przewodu neutralnego (N) w puszce instalacyjnej. W nowszych instalacjach jest to standard, ale w starszych budynkach często go brakuje. Aby to sprawdzić, musisz ostrożnie zdjąć stary włącznik (oczywiście po odłączeniu zasilania!) i policzyć przewody. Jeśli oprócz przewodu fazowego (L) i przewodów wychodzących na lampę (L') znajdziesz również niebieski przewód (N), to masz szczęście możesz wybrać dowolny włącznik z naszej oferty. Jeśli przewodu N brakuje, nie martw się, istnieją włączniki typu "bez N", które są idealne do takich instalacji, ale pamiętaj, że wymagają one montażu specjalnego kondensatora przy lampie, co omówię później.

Sprawdź głębokość puszki: Dlaczego standardowe 40mm to absolutne minimum?

Kolejnym, często pomijanym, ale niezwykle ważnym aspektem jest głębokość puszki instalacyjnej. Włączniki dotykowe Wi-Fi, ze względu na wbudowaną elektronikę, są zazwyczaj głębsze niż tradycyjne mechaniczne włączniki. Minimalna wymagana głębokość to 40 mm, ale z mojego doświadczenia wiem, że znacznie lepiej jest mieć puszkę o głębokości 50-60 mm. Dzięki temu bez problemu zmieścisz zarówno moduł włącznika, jak i wszystkie przewody, unikając ich niepotrzebnego zginania i ryzyka uszkodzenia. Zbyt płytka puszka to gwarancja frustracji i niemożności prawidłowego zamontowania włącznika.

Przygotuj niezbędne narzędzia: Próbnik napięcia, śrubokręt i co jeszcze?

Bez odpowiednich narzędzi ani rusz! Oto lista tego, co będzie Ci potrzebne do bezpiecznej i sprawnej instalacji:

• Próbnik napięcia: Absolutna podstawa do sprawdzenia, czy zasilanie jest odłączone i do identyfikacji przewodów.
• Śrubokręty (płaski i krzyżakowy): Do odkręcania i przykręcania śrub w włączniku i puszce.
• Ściągacz izolacji: Ułatwi precyzyjne przygotowanie końcówek przewodów.
• Kombinerki: Przydatne do zginania i układania przewodów.
• Taśma izolacyjna: Zawsze warto mieć pod ręką do zabezpieczenia połączeń.

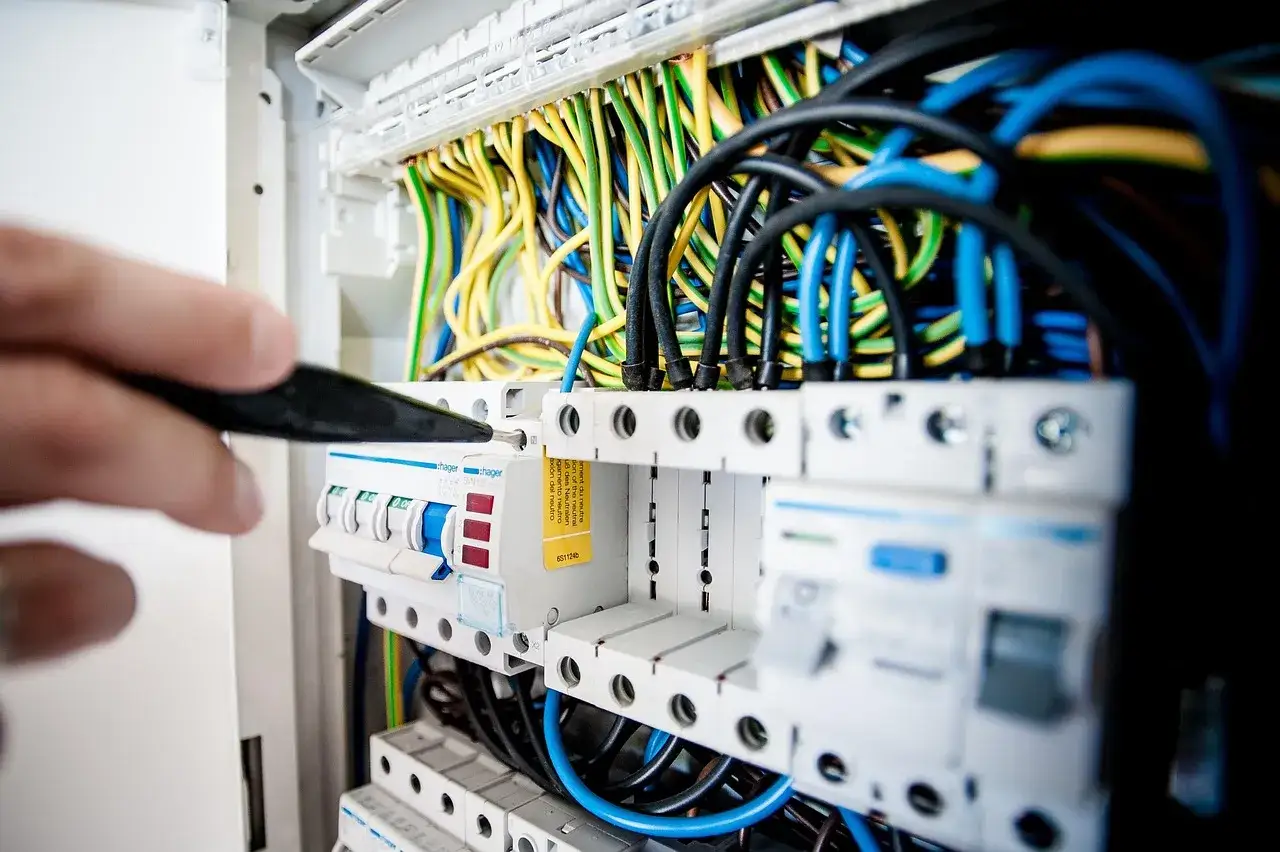

Bezpieczeństwo przede wszystkim: Jak prawidłowo i bezpiecznie odłączyć zasilanie?

Zanim dotkniesz jakiegokolwiek przewodu, pamiętaj: bezpieczeństwo jest najważniejsze! Praca pod napięciem jest śmiertelnie niebezpieczna. Oto jak bezpiecznie odłączyć zasilanie:

1. Udaj się do swojej rozdzielni elektrycznej (skrzynki z bezpiecznikami).
2. Zidentyfikuj bezpiecznik odpowiedzialny za obwód, w którym znajduje się włącznik, który chcesz wymienić. Jeśli nie jesteś pewien, który to, wyłącz główny wyłącznik prądu dla całego mieszkania lub domu. Lepiej dmuchać na zimne.
3. Po wyłączeniu bezpiecznika, wróć do miejsca instalacji i za pomocą próbnika napięcia upewnij się, że w puszce nie ma prądu. Dotknij próbnikiem każdego przewodu. Lampka próbnika nie może się zaświecić. To kluczowy krok, którego nigdy nie wolno pomijać.
4. Dopiero teraz możesz przystąpić do dalszych prac.

Pamiętaj, że w razie jakichkolwiek wątpliwości zawsze lepiej skonsultować się z wykwalifikowanym elektrykiem.

Podłączanie włącznika Wi-Fi: Kompletny przewodnik dla instalacji z przewodem neutralnym

Po odłączeniu zasilania i przygotowaniu narzędzi, czas na identyfikację przewodów. W standardowej instalacji 230V, w puszce powinieneś znaleźć następujące przewody: przewód fazowy (L), który po włączeniu zasilania ma napięcie (najczęściej brązowy lub czarny), przewód neutralny (N), który jest niebieski i służy do zamknięcia obwodu, oraz przewód ochronny (PE), który jest żółto-zielony i zapewnia bezpieczeństwo. Przewody wychodzące na lampę (L') to zazwyczaj te, które były podłączone do starego włącznika i zmieniają kolor na fazowy po jego włączeniu.

Schemat podłączenia: Gdzie dokładnie wpiąć każdy przewód?

Włączniki dotykowe Wi-Fi z przewodem neutralnym mają zazwyczaj oznaczenia na zaciskach. Oto typowy schemat podłączenia:

1. Przewód fazowy (L): Podłącz go do zacisku oznaczonego jako "L IN" lub po prostu "L". To jest przewód, który dostarcza zasilanie do włącznika.
2. Przewód neutralny (N): Podłącz go do zacisku oznaczonego jako "N". Ten przewód jest niezbędny do zasilania elektroniki włącznika.
3. Przewód fazowy wychodzący na oświetlenie (L'): Jeśli masz włącznik jednokanałowy, podłącz go do zacisku oznaczonego jako "L1". Jeśli włącznik ma więcej kanałów (np. L1, L2, L3), podłącz odpowiednie przewody do odpowiednich zacisków, odpowiadających za konkretne obwody oświetleniowe.
4. Przewód ochronny (PE): W większości włączników dotykowych Wi-Fi nie ma dedykowanego zacisku PE. Przewód ochronny należy starannie zaizolować i ułożyć w puszce, tak aby nie dotykał żadnych innych elementów.

Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone. Luźne przewody mogą prowadzić do iskrzenia, przegrzewania się, a nawet pożaru.

Montaż mechaniczny: Jak stabilnie osadzić włącznik w puszce?

Po podłączeniu przewodów czas na montaż mechaniczny. Ostrożnie ułóż przewody w puszce tak, aby nie były zgniecione i nie utrudniały wsunięcia włącznika. Następnie wsuń moduł włącznika do puszki i przykręć go za pomocą dołączonych śrubek montażowych. Upewnij się, że włącznik jest stabilnie osadzony i nie chwieje się. Na koniec załóż szklany panel dotykowy, zazwyczaj po prostu go zatrzaskując.

Ostatnie sprawdzenie przed włączeniem zasilania: Uniknij kosztownych błędów

Zanim ponownie włączysz zasilanie, wykonaj szybką, ale dokładną kontrolę:

• Sprawdź, czy wszystkie przewody są prawidłowo podłączone do odpowiednich zacisków.
• Upewnij się, że nie ma luźnych przewodów ani odsłoniętych części, które mogłyby spowodować zwarcie.
• Sprawdź, czy włącznik jest stabilnie zamontowany w puszce.
• Upewnij się, że szklany panel jest prawidłowo założony.

Dopiero po upewnieniu się, że wszystko jest w porządku, możesz wrócić do rozdzielni i włączyć bezpiecznik.

Montaż włącznika "bez N": Praktyczne rozwiązanie dla starszych instalacji

Jeśli w Twojej puszce brakuje przewodu neutralnego (N), nie wszystko stracone! Włączniki typu "bez N" są stworzone właśnie dla takich sytuacji. Kluczowym elementem w tej konfiguracji jest kondensator, który zazwyczaj jest dołączony do zestawu. Jego zadaniem jest eliminacja problemu migotania lub lekkiego żarzenia się żarówek LED po wyłączeniu światła. Kondensator ten montuje się równolegle przy lampie, a nie w puszce włącznika. Jest to bardzo ważne, aby zapewnić prawidłowe działanie systemu.

Schemat podłączenia włącznika bez przewodu neutralnego: Na co zwrócić uwagę?

Podłączenie włącznika "bez N" jest nieco inne niż w przypadku wersji z przewodem neutralnym:

1. Przewód fazowy (L): Podłącz go do zacisku oznaczonego jako "L IN" lub "L".
2. Przewód fazowy wychodzący na oświetlenie (L'): Podłącz go do zacisku oznaczonego jako "L1" (lub L2, L3 w zależności od kanału).
3. Przewód neutralny (N): Pamiętaj, że ten przewód nie jest podłączany do włącznika. Jeśli jest obecny w puszce, należy go starannie zaizolować.
4. Kondensator: To jest kluczowa różnica. Kondensator należy podłączyć bezpośrednio do lampy, równolegle do przewodów zasilających żarówkę (między L' a N). Zazwyczaj ma dwa przewody, które podłącza się do tych samych zacisków, co zasilanie lampy.

Zawsze dokładnie zapoznaj się z instrukcją producenta, ponieważ szczegóły podłączenia kondensatora mogą się nieznacznie różnić w zależności od modelu włącznika.

Co zrobić, gdy po instalacji żarówka LED miga lub lekko świeci?

To jeden z najczęstszych problemów, z którymi spotykam się po instalacji włącznika "bez N", zwłaszcza przy użyciu żarówek LED. Dzieje się tak, ponieważ włącznik potrzebuje minimalnego przepływu prądu do zasilania swojej elektroniki, nawet gdy światło jest wyłączone. Ten niewielki prąd może powodować migotanie lub delikatne żarzenie się energooszczędnych żarówek LED. Rozwiązaniem jest właśnie prawidłowy montaż dołączonego kondensatora lub adaptera LED. Kondensator "zbiera" ten minimalny prąd, zapobiegając jego przepływowi przez żarówkę i eliminując problem. Upewnij się, że kondensator jest podłączony równolegle do lampy, zgodnie z instrukcją.

Pierwsze uruchomienie i parowanie z aplikacją: Przewodnik po cyfrowej konfiguracji inteligentnego włącznika

Po pomyślnym zamontowaniu i podłączeniu włącznika, czas na jego cyfrową konfigurację. Większość włączników dotykowych Wi-Fi dostępnych na rynku, szczególnie te popularne w Polsce, współpracuje z uniwersalnymi aplikacjami takimi jak Tuya Smart czy Smart Life. Są to bardzo intuicyjne platformy, które pozwalają na zarządzanie wieloma urządzeniami inteligentnego domu z jednego miejsca.

Jak wprowadzić włącznik w tryb parowania? Instrukcja dla najpopularniejszych modeli

Proces wprowadzania włącznika w tryb parowania jest zazwyczaj bardzo podobny dla większości modeli:

1. Upewnij się, że włącznik jest podłączony do zasilania i ma włączony panel dotykowy.
2. Przytrzymaj jeden z przycisków dotykowych (zazwyczaj ten odpowiedzialny za pierwszy obwód, czyli L1) przez około 5-10 sekund.
3. Włącznik powinien zacząć szybko migać diodą LED (lub wydawać krótki sygnał dźwiękowy), sygnalizując, że wszedł w tryb parowania. Jeśli miga powoli, spróbuj ponownie przytrzymać przycisk, aby przełączyć go w tryb szybkiego parowania.
4. Otwórz aplikację Tuya Smart lub Smart Life na swoim telefonie.
5. Wybierz opcję "Dodaj urządzenie" (zazwyczaj symbol "+") i postępuj zgodnie z instrukcjami na ekranie. Aplikacja często automatycznie wykrywa nowe urządzenia w trybie parowania.

Łączenie z siecią Wi-Fi 2.4 GHz: Dlaczego sieć 5 GHz nie zadziała?

To bardzo ważna kwestia, która często jest źródłem frustracji. Prawie wszystkie inteligentne urządzenia domowe, w tym włączniki dotykowe Wi-Fi, wymagają do działania sieci Wi-Fi o częstotliwości 2.4 GHz. Nie są one kompatybilne z nowszymi sieciami 5 GHz. Dlaczego? Sieć 2.4 GHz ma większy zasięg i lepiej radzi sobie z przeszkodami (ścianami), co jest kluczowe dla urządzeń rozproszonych po całym domu. Upewnij się, że podczas parowania Twój telefon jest połączony właśnie z siecią 2.4 GHz. Jeśli masz router dwuzakresowy, możesz tymczasowo wyłączyć sieć 5 GHz lub nadać jej inną nazwę, aby uniknąć pomyłek.

Rozwiązywanie problemów z połączeniem: Co zrobić, gdy aplikacja nie widzi włącznika?

Czasami parowanie nie idzie gładko. Oto najczęstsze problemy i ich rozwiązania:

• Słaby sygnał Wi-Fi: Upewnij się, że włącznik znajduje się w zasięgu routera. Spróbuj przenieść router bliżej włącznika lub użyć wzmacniacza sygnału.
• Błędne hasło Wi-Fi: Sprawdź dwukrotnie, czy wprowadziłeś poprawne hasło do swojej sieci Wi-Fi w aplikacji.
• Sieć 5 GHz: Jak wspomniałem, upewnij się, że Twój telefon jest połączony z siecią 2.4 GHz, a nie 5 GHz.
• Tryb parowania: Sprawdź, czy włącznik na pewno jest w trybie szybkiego migania, wskazującym na gotowość do parowania.
• Problemy z serwerami aplikacji: Czasami zdarzają się chwilowe awarie serwerów Tuya/Smart Life. Spróbuj ponownie za jakiś czas.
• Resetowanie włącznika: Jeśli nic nie pomaga, spróbuj zresetować włącznik do ustawień fabrycznych (zazwyczaj przytrzymanie przycisku przez dłuższą chwilę, np. 15-20 sekund, aż przestanie migać i ponownie go wprowadź w tryb parowania).

Integracja z inteligentnym domem: Steruj światłem za pomocą głosu i automatyzacji

Po pomyślnym sparowaniu włącznika z aplikacją mobilną, możesz cieszyć się podstawowym sterowaniem. Prawdziwa magia zaczyna się jednak, gdy zintegrujesz go z systemem inteligentnego domu. Ja osobiście uwielbiam sterowanie głosem!

1. Integracja z Asystentem Google:
   • Otwórz aplikację Google Home na swoim telefonie.
   • Przejdź do sekcji "Urządzenia" i wybierz "Dodaj" (symbol "+").
   • Wybierz "Skonfiguruj urządzenie" > "Działa z Google".
   • Wyszukaj "Tuya Smart" lub "Smart Life" (w zależności od tego, której aplikacji używasz).
   • Zostaniesz poproszony o zalogowanie się na swoje konto Tuya/Smart Life. Po pomyślnym zalogowaniu, wszystkie Twoje urządzenia z Tuya/Smart Life zostaną automatycznie dodane do Google Home.
   • Możesz teraz przypisać włącznik do konkretnego pomieszczenia i zmienić jego nazwę na bardziej intuicyjną (np. "Światło w salonie").

Przeczytaj również: Darmowy VPN w Opera GX: Jak włączyć, używać i rozwiązać problemy?

Konfiguracja sterowania głosowego: Tworzenie scen i rutyn

Teraz, gdy włącznik jest zintegrowany z Asystentem Google, możesz sterować nim za pomocą komend głosowych, takich jak "OK Google, włącz światło w salonie" lub "OK Google, wyłącz światło w sypialni". Ale to nie wszystko! Możesz także tworzyć sceny i rutyny, aby zautomatyzować działanie oświetlenia:

• Sceny: W aplikacji Tuya Smart/Smart Life możesz tworzyć sceny, np. "Wieczorny relaks", która włączy światło w salonie na 50% i zmieni jego barwę (jeśli masz kompatybilne żarówki). Następnie możesz aktywować tę scenę komendą głosową.
• Rutyny: W aplikacji Google Home możesz tworzyć rutyny, które automatycznie wykonują sekwencje działań. Na przykład, rutyna "Dzień dobry" może o 7:00 rano włączać światło w sypialni, odtwarzać wiadomości i informować o pogodzie. Możesz także ustawić rutynę, która wyłączy wszystkie światła, gdy opuścisz dom.

Możliwości są praktycznie nieograniczone, a inteligentny włącznik to świetny punkt wyjścia do stworzenia prawdziwie inteligentnego domu, który dopasowuje się do Twoich potrzeb.
